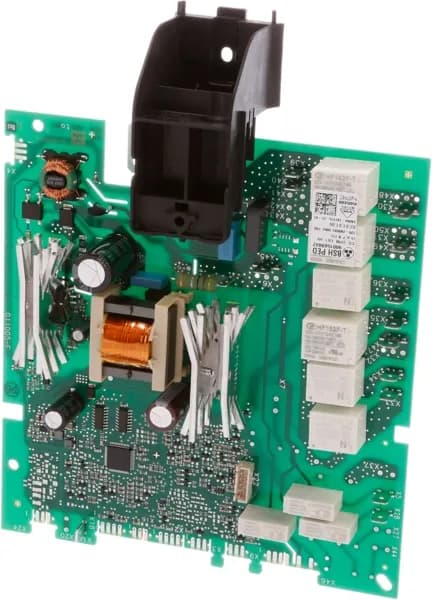

🔌 Programovaný výkonový modul trouby Bosch / Siemens (11047410)

Programovaný výkonový modul 11047410 je originální řídicí deska určená pro trouby Bosch, Siemens, Neff, Balay a Constructa. Řídí topení, ventilátor, osvětlení a bezpečnostní obvody, což zaručuje dlouhodobě stabilní provoz i při intenzivním pečení. ❤️ Výrobek obsahuje kvalitní relé Tianbo, odrušovací tlumivku a SMD napájecí sekci pro spolehlivý chod bez výpadků.

• ✔️ Kód dílu: 11047410 (nahrazuje 11024418)
• ✔️ Napájení: 230 V / 50 Hz
• ✔️ Výstupy: 6 × relé 10 A (topení, gril, ventilátor, parní generátor aj.)
• ✔️ Sběrnice: I²C pro displej & senzor NTC
• ✔️ Pojistka PCB: 5×20 mm T4 A
• ✔️ Rozměry desky: 146 × 132 mm
• ✔️ Výrobce: BSH Hausgeräte GmbH
• ✔️ EAN: 8517521595424

🛠️ Montážní návod

1. Vždy odpojte troubu od jističe a vyčkejte několik minut, dokud ochranný odpor nevybije kondenzátory.
2. Vysuňte troubu z korpusu a sejměte horní kryt.
3. Odpojte svazky konektorů z původní desky, pečlivě je označte pro správné zapojení!
4. Vyšroubujte 4 šrouby Torx T15 a desku vyjměte z vodicích sloupků.
5. Vložte nový modul 11047410, zapojte konektory až na doraz a zajistěte šrouby (utahovací moment 1 Nm).
6. Zapojte spotřebič, resetujte hodiny a proveďte zahřívací test (180 °C horký vzduch, 10 minut).
7. Při nejistotě kontaktujte servis – elektroinstalace obsahuje vysokonapěťové části! 🛡️

⚠️ Bezpečnostní pokyny

• Pracujte s antistatickým náramkem – elektrostatický výboj může poškodit citlivé součástky (MCU, flash paměť).
• Modul nikdy netestujte mimo troubu, obsahuje části pod síťovým napětím.
• Před výměnou ověřte, zda není zkrat topného tělesa nebo ventilátoru – zabráníte poškození nové desky.

Kompatibilní spotřebiče

Mezi nejběžnější kompatibilní modely patří:

• Bosch HBA4710B0 Serie 4
• Bosch HBG675BB1 Serie 8
• Bosch HBG5787S0 Serie 6
• Bosch HBA5570S0 Serie 6
• Bosch HBA3740S0 Serie 4
• Siemens HB578A0S0 iQ500
• Siemens HB655GBS1 iQ700
• Siemens HB675G0S1 iQ700
• Neff B45E44N0 / B57CR22N0
• Constructa CF4M95150

📦 Obsah balení a další vlastnosti

• Balení: 1 ks výkonového modulu
• Stav zboží: originální, nový
• Značky: Bosch, Siemens, Neff, Balay, Constructa
• Kód dílu: 11047410 (náhrada za 11024418)
• Původ produktu: Originál
• Výměna & refundace: OMEZENÁ, pro spotřebitele standardní lhůta 14 dní na vrácení. Na originální díly platí záruka 24 měsíců.

💡 Tip: Náhodné vypínání trouby či chybové kódy E5120 nebo E9000 často signalizují vadný výkonový modul. Jeho včasná výměna zabrání poškození topných těles a snižuje spotřebu energie. Pokud si nejste jisti shodou, zašlete E‑nummer trouby na naši technickou podporu.
